一、潔凈室在線監測系統介紹

導讀：潔凈車間的凈化水平測試方法可采用塵埃粒子計數器監測結果進行評定，傳統的測量辦法是通過人工攜帶塵埃粒子計數器定期進入潔凈車間的各個監測點位進行手動測量獲得，但原材料的進出、人員的變更，以及產品的變化都將改變潔凈室的環境值，人工巡查不能做到固定、精準的自動連續監測，導致無法估計潔凈環境是在何時偏離了規定工況，更無法估計產品的質量情況。

成都永騰電子有限公司自主研發設計的潔凈室在線監測系統解決了人工測量的種種缺陷，該監測系統由在線塵埃粒子計器（可增設溫濕度、壓差等監測設備）、計算機、通訊傳輸設備、監測系統軟件等組成。系統是將多臺監測設備分別固定安裝到潔凈車間內各重要監測點位，由主控電腦進行集中控制各監測點設備，并獲得監測點數據，完成數據儲存、數據分析、管理、查詢，對異常情況進行報警，使生產和管理人員能及時掌握生產條件變化，實現了集中式信號數據處理，分散式多點采樣，同一監測點在測量時間與空間點上具有固定性，監測數據之間具有可比性和參考性，大大提高了凈化水平的同時還擁有了更好的監測水平和監測質量，是目前國際凈化系統自動監測新技術解決方案。

監測系統中所用到的核心部件由我公司自主獨立研發生產，其測量精度及計數效率均滿足JJF1190-2008《塵埃粒子計數器校準規范》技術規范。該監測系統已成功應用到國內電子行業、生物醫療、光電、航空航天、汽車制造、噴涂等行業的廣泛使用，是目前國際凈化系統自動監測新技術方案。

監測系統通訊方式：無線通信或有線通信（有線業主自行布485雙膠線），二選一。

無線信號傳輸優點：無線通信方案綜合成本低，性能穩定，無須布線，使用方便，組網靈活，可擴展性好，即插即用，特適合已裝修好的場合。系統管理員可以迅速將新的無線監控點加入到現有網絡中，不需要為新建傳輸鋪設網絡、增加設備，輕而易舉地實現遠程無線監控。可以將不同地點的現場信息實時通過無線通訊方式傳送到無線監控中心遠程控制。

RS485信號傳輸優點：采用RS485兩線制接線方式，具有噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的，信號穩定。

監測系統示意圖

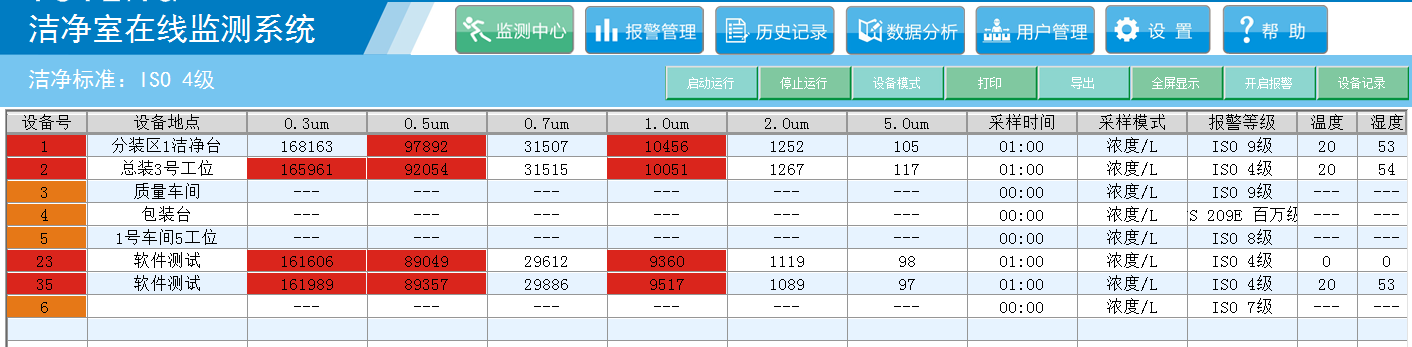

二、監測軟件介紹

該監控軟件是與遠程監測設備配套的，是收集分布在不同監測點位上監測設數據的，具有集中控制、顯示、分析、儲存和打印等多項功能。軟件系統設計合理，功能實用，易操作，能夠運行在Microsoft Windows系統中，能自動測量，具有監測點擴容功能、具有超限，預警，離線報警功能，有良好的實用性。

1、控制：對各監測點傳感器進行集中在線多點監測與控制。
2、啟動：自動完成測量工作，或手動完成測量。
3、顯示：主控電腦集中顯示，還可擴展HDMI接口的大屏進行同步顯示。
4、存儲：測量結果自動存儲在系統軟件包中，以數據庫文件保存。極大方便查詢和處理歷史數據。歷史數據可導出電子文檔（EXCEl格式）。
5、報表：能夠進行數據分析。
6、報警：用戶任意設定報警級別，出現超限報警、預警、設備離線時軟件色彩區分提醒報警點位及報警粒徑通道，一目了然。同時可主控電腦喇叭進行超限提醒，還可擴展聲光報警器進行超限提醒。
7、歷史查詢：查詢?nèi)我鈧鞲衅鳉v史數據。
8、打印：監測數據、歷史數據、報警數據均打印。
9、監測點擴容：在線配置傳感器地址，軟件具有監測點擴容功能，輕松增加監測點位。

三、系統組成設備

在線塵埃粒子計數器（遠程粒子傳感器）、溫濕度探頭、風速、壓差變速器、無線通訊器（無線通信方式所需）、RS485雙膠屏敝線（RS485通信方式所需）、主控電腦、專用監測軟件等組成。

四、在線塵埃粒子計數器參數

1、規格型號：YT-ZXS636M在線塵埃粒子計數器

測試粒徑：0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10.0μm

（6通道粒子計數器，粒徑通道可根據用戶需求定制）

測試范圍：ISO14644-1標準(4級～9級)

FS209標準（十級～百萬級）

GMP2010標準（A級～D級）；

重復性：±10％（國標）

粒子濃度示值誤差：±30％（國標）

光 源：采用激光二極管作為傳感器的光源

真空源：內置德國進口真空泵或國產微型真空泵

流 量：2.83升/分（0.1cfm）（誤差≤正負5%）

通訊模式：無線或485通訊（標準modbus協議)二選一

測量模式：濃度、累計、差分

測量方式：自動或手動兩種。

采樣時間：1秒～180小時（用戶自行選擇設定）

自動測量頻率：1～60次（用戶自行選擇設定）

自動測量間隔時間：1～60分（用戶自行設定）

數據存儲量：500組測量數據，循環覆蓋

工作環境：5～45℃，＜90%RH

儲藏環境：-20～60℃, ＜90%RH

顯示方法：4.3寸彩色觸摸液晶屏

外形尺寸：65（W）×156（H）×120（D）mm（不含選配溫濕度及配件）

重量：約650克（不含配件）

電源：AC適配器（輸入：180V～240V，輸出：12V/2000mA）

2、規格型號：YT-ZX600M 在線塵埃粒子計數器

測試粒徑：0.3μm、0.5μm、0.7μm、1.0μm、2.0μm、5.0μm

（6通道粒子計數器，粒徑通道可根據用戶需求定制）

測試范圍：ISO14644-1標準(4級～9級)

FS209標準（十級～百萬級）

GMP2010標準（A級～D級）；

重復性：±10％（國標）

粒子濃度示值誤差：±30％（國標）

光 源：采用激光二極管作為傳感器的光源

真空源：內置德國進口真空泵或國產微型真空泵

流 量：2.83升/分（0.1cfm）（誤差≤正負5%）

通訊模式：無線或RS485協議二選一

測量模式：濃度、累計、差分（用戶自行選擇設定）

采樣時間：自定義，建議單次60S

測量間隔時間：自定義，建議一小時一次

工作環境：5～45℃，＜90%RH

儲藏環境：-20～60℃, ＜90%RH

重量：約400克左右（在線粒子計器不帶電池，采用電源供電，如需電池可另增）

電源：AC適配器（輸入：180V～240V，輸出：5V/2000mA）

外形尺寸：88（W）×130（H）×38（D）mm（不含溫濕度傳感器）

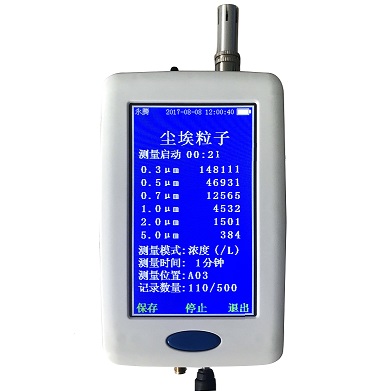

3、規格型號：YT636M 在線塵埃粒子計數器

測試粒徑：0.3μm、0.5μm、0.7μm、1.0μm、2.0μm、5.0μm

（6通道粒子計數器，粒徑通道可根據用戶需求定制）

測試范圍：ISO14644-1標準(4級～9級)

FS209標準（十級～百萬級）

GMP2010標準（A級～D級）；

重復性：±10％（國標）

粒子濃度示值誤差：±30％（國標）

光 源：采用激光二極管作為傳感器的光源

真空源：內置德國進口真空泵或國產微型真空泵

流 量：2.83升/分（0.1cfm）（誤差≤正負5%）

通訊模式：無線或RS485協議二選一

測量模式：濃度、累計、差分（用戶自行選擇設定）

顯示方式：4.3寸觸摸屏

采樣時間：自定義，建議單次60S

測量間隔時間：自定義，建議一小時一次

工作環境：5～45℃，＜90%RH

儲藏環境：-20～60℃, ＜90%RH

重量：約400克左右（在線粒子計器不帶電池，采用電源供電，如需電池可另增）

電源：AC適配器（輸入：180V～240V，輸出：5V/2000mA）

外形尺寸：83（W）×134（H）×40（D）mm（不含溫濕度傳感器）

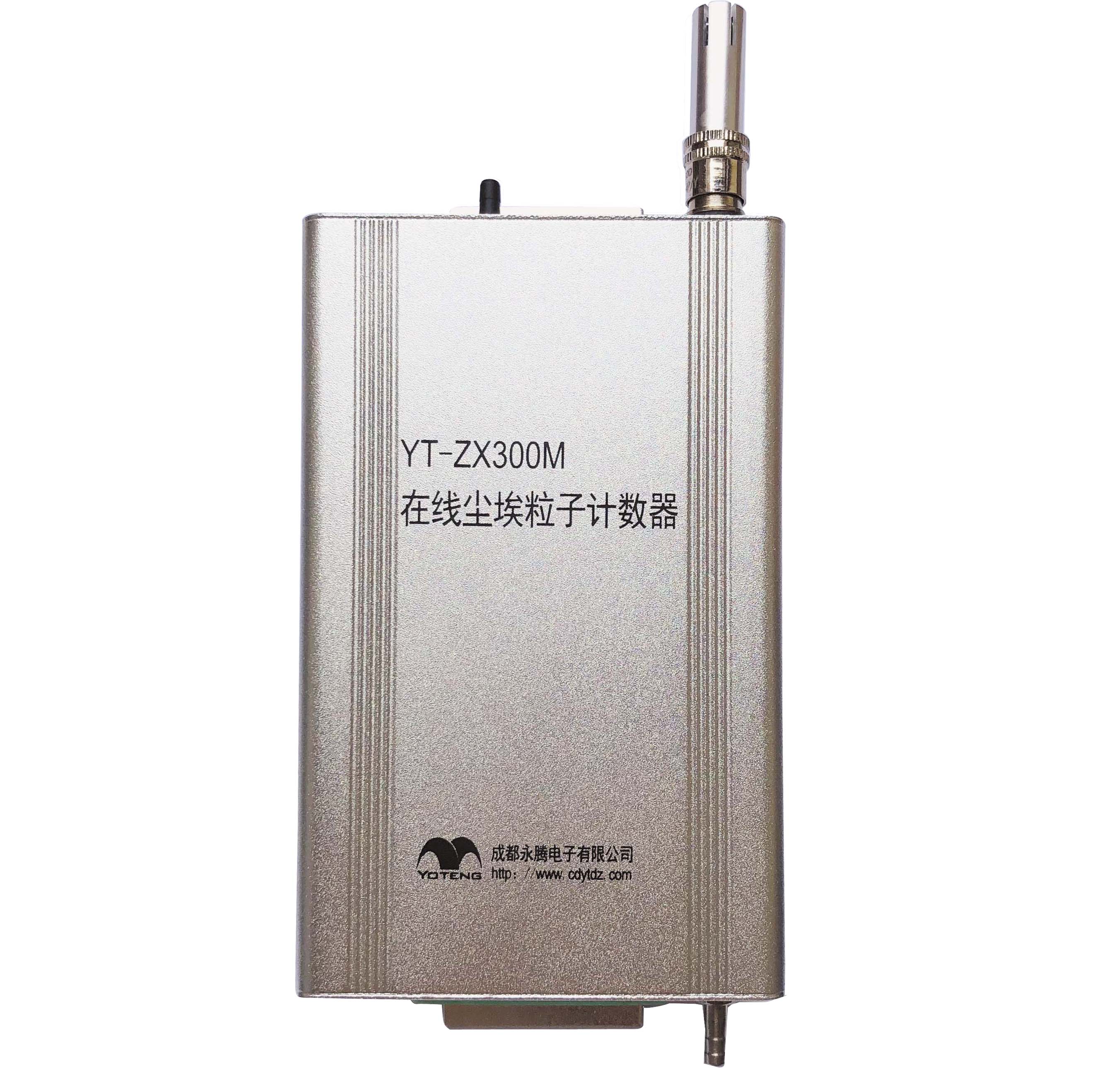

4、規格型號：YT-ZX300M在線塵埃粒子計數器

測試粒徑：0.3μm、0.5μm、5.0μm

（3通道粒子計數器，可增至4通道，粒徑通道可根據用戶需求定制）

測試范圍：ISO14644-1標準(4級～9級)

FS209標準（十級～百萬級）

GMP2010標準（A級～D級）；

重復性：±10％（國標）

粒子濃度示值誤差：±30％（國標）

光 源：采用激光二極管作為傳感器的光源

真空源：微型真空泵

流 量：2.83升/分

通訊模式：無線或RS485協議二選一

測量模式：濃度、累計、差分（用戶自行選擇設定）

采樣時間：自定義，建議單次60S

測量間隔時間：自定義，建議一小時一次

工作環境：5～45℃，＜90%RH

儲藏環境：-20～60℃, ＜90%RH

重量：約400克左右（在線粒子計器不帶電池，采用電源供電，如需電池可另增）

電源：AC適配器（輸入：180V～240V，輸出：5V/6000mA）

外形尺寸：88（W）×170（H）×38（D）mm（不含溫濕度傳感器）

備注：以上幾款塵埃粒子計數器均可出第三方校準報告（本系統方案中報價不含第三方檢測費用，如用戶需出第三方檢測報告費用請咨詢商務人員）
