一、在線監測介紹

我公司自主研發的潔凈室在線監測系統，只需一次安裝，即可實現遠程在線多點自動監測。監測系統結合激光傳感器技術、計算機網絡和信息處理技術，滿足用戶在潔凈車間（無菌室）的生產區域在線自動監測的要求，監測數據及時、精準可靠，能使整個生產過程及時得到加以控制，從而提高產品質量，避免了人工監測給潔凈車間造成的污染，增加了潔凈負荷,大幅度提高了凈化環境的監測質量和水平，是目前國際凈化系統自動監測趨勢，更是藥品生產進行全面貫徹 GMP 規范所必需的環境在線監測設備。

系統能對潔凈環境中的懸浮粒子（潔凈等級、潔凈度）、溫濕度、壓差、風速等環境值進行監測，并提供數據顯示、數據儲存、數據導出、數據分析、數據管理、記錄查詢、異常情況進行超限報警，支持監測點擴容功能，可外接大屏同步顯示。多種搭配，多元化配置，按需選購，滿足不同企業用戶需求。

二、在線監測特點

1、能同時監測多項監測單元，懸浮粒子（塵埃粒子、潔凈等級）、溫濕度、壓差、風速等環境監測；

2、自動監測并顯示監測數據，完成數據儲存、分析、管理、查詢、數據導出、打印；

3、對異常情況進行超限、離線報警管理；

4、監測點擴容功能，實現輕松新增監測點功能；

5、同一監測點在監測時間與空間上具有固定性，監測數據之間具有可比性和參考性；

6、分散式多點采樣，集中式數據處理，提高了企業運營效率；

7、降低了人工管理成本,提高了凈化水平的同時，還擁有了更好的監測質量和水平，是目前國際凈化系統自動監測新技術解決方案。

三、在線監測原理

系統由計算機、監測探頭（塵埃粒子計數器）、通訊器材、專用監測系統軟件等組成。將多臺在線塵埃粒子計數器（及其他探頭，如溫濕度、壓差，風速）分別安裝于潔凈現場中各關鍵監測區域。監測探頭的測量結果傳送遞給計算機，由計算機集中控制并顯示。當某被測區域環境值超限或離線時，軟件以色彩區分顯示提醒，電腦喇叭將發出報警聲音，還可選購聲光報警加以提醒，多種實時報警功能，以保證系統穩定運行。

首先確定受控環境中關鍵的采樣監測點，每個監測點安裝一套監測探頭，有10個監測點即安裝10套監測探頭。設備安裝好后，分散在不同監測區域的多個采樣監測點探頭，由電腦集中控制并顯示，軟件具數據儲存、數據導出、數據分析、數據管理、記錄查詢、異常情況進行超限報警。

四、在線監測布點設計

現有的標準中暫時未對在線監測采樣點的數量和位置做出非常明確的規定。設計監測點數量和位置時要考慮加工設備的性質、操作人員的行為和產品的工藝流程。根據產品在不同位置發生污染風險進行評估，確定有價值的監測采樣點和采樣位置。以下因素供你在確定監測點加以考慮：

1、工作地點附近，產品暴露在空氣中的可能性；

2、生產的過程中，操作人員產生干涉的可能性；

3、通過風險評估來確定采樣監測點的位置。

五、為何要采用在線監測系統

電子行業，精密儀器，汽車制造，新能源、航空航天，化工等領域，這些不需要滅菌的行業，為什么還要用在線監測系統呢？了解了在線監測特點后，我們來看看手持式、臺式檢測儀器存在的問題就知道啦！

1、人工巡檢測將給潔凈室帶來額外的人員和設備，增加了潔凈負荷。人體表皮細胞和設備帶入污染物，會影響潔凈度，而且還會使監測的數據偏離實際運行的情況。

2、人工巡檢缺乏采樣點和時間的固定性。前后兩次采樣點的位置很難在同一個點，采樣時間不能在不同班次、日期的同一個相對時刻。數據之間就很難產生相對的聯系，沒可比性，不利于判斷系統運行的長期趨勢。

3、人工巡檢取得的數據在生成報告時缺乏一致性和連續性。且需轉錄或其他處理，可能會造成人為錯誤。

4、人工巡檢的檢測報告是滯后的結果。

5、人工巡查還須安排專項的工作人員定點定時的進行，增加人力成本。

6、在生產過程中，環境的情況是變化的。人工巡查無法做到固定準時的監測，無法估計環境何時偏離了規定工況，導致無法估計產品的質量情況。

在線自動監測避免了人工監測的種種缺陷，提高了凈化環境的監測質量和水平。

六、在線監測軟件介紹

該軟件是與監測設備配套的，是收集整套系統中所有監測探頭數據的，能準確可靠的運行，實現了對整個生產環境的合理監測，具有集中控制、管理、顯示、分析、儲存、導出、打印、超限報警、監測點擴容等多項功能。軟件設計合理，功能實用，易操作，能夠運行在Microsoft Windows系統中，監測數據采集一次記錄一次，并顯示，對超限粒子粒徑通道以圖像顯示和聲音報警，有良好的實用性。

1、控制：對分散在不同監測點的設備進行集中控制。

2、監測：自動完成測量工作。

3、顯示：主控電腦集中顯示，可擴展HDMI接口的大屏同步顯示。

4、存儲：數據自動存儲于軟件包中，以數據庫文件保存。便于查詢和處理歷史數據。

5、報表：能夠進行數據分析。

6、報警：可任意設定報警級別，超限、離線時軟件以色彩區分提醒，超限設備和超限粒徑一目了然。環境值超限時軟件色彩變化、電腦喇叭、聲光報警器多重報警，降低生產污染風險。

7、查詢：查詢任意傳感器歷史數據、超限情況。

8、打印：監測數據、歷史數據、報警數據均可打印。

9、監測點擴容：在線配置傳感器地址，隨時擴展新監測點，具有良好的拓展性和延伸性。

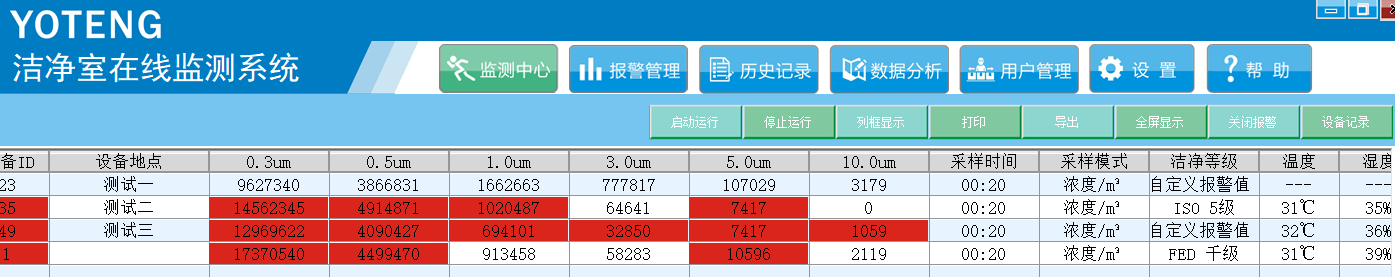

監測中心 表格顯示（ 監測點超限一目了然，及時管控）

曲線顯示

七、在線監測通信方式

通信方式：有線和無線供用戶選擇。

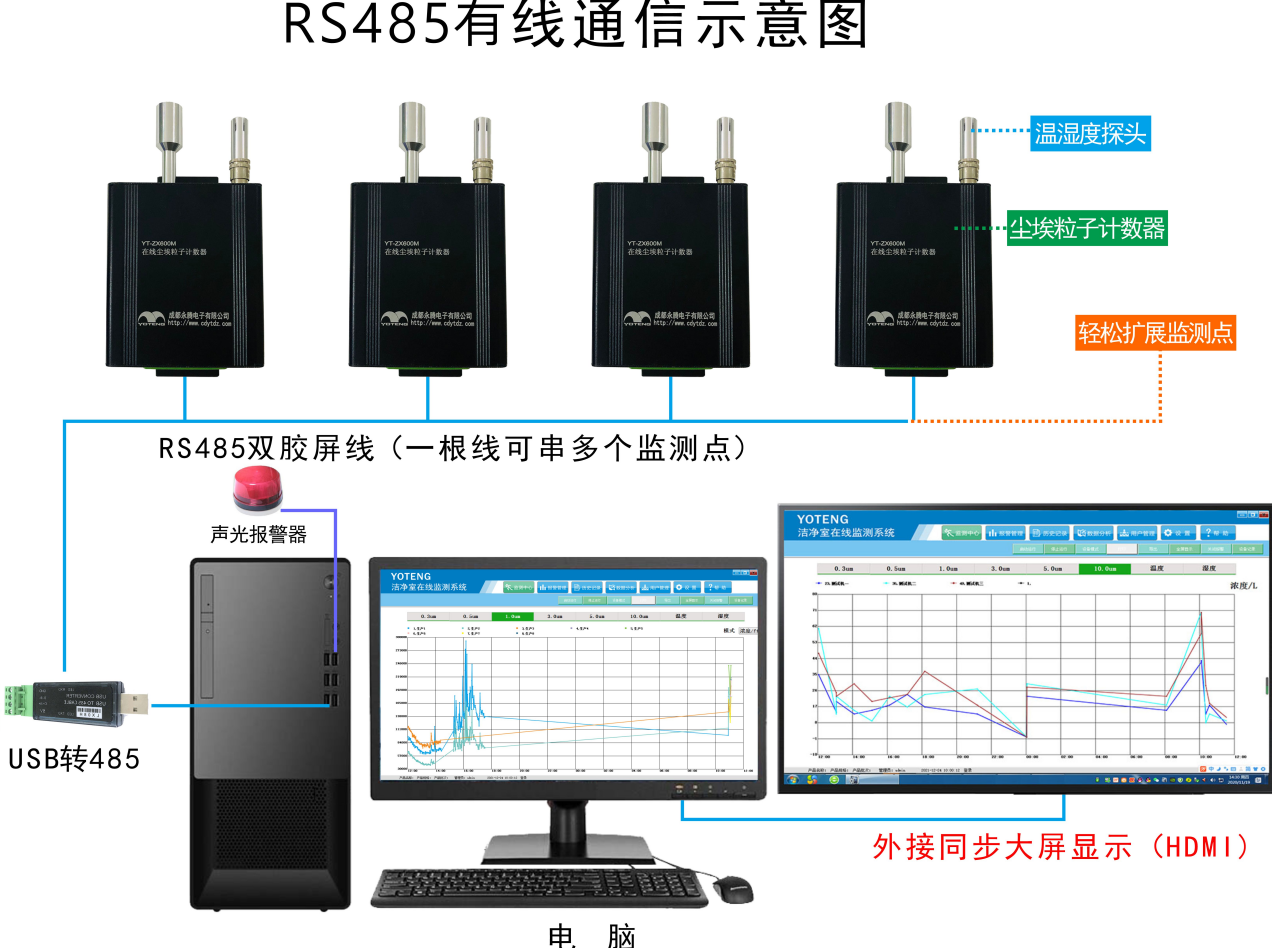

1、RS485有線通信優缺點：

采用RS485兩線制接線方式，具有噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的，信號非常穩定。一個缺點初期需要會花點點時間布線，布線其實非常簡單，一根線就能串多個監測點，您可向我們索要安裝視頻，了解布線到底有多簡單，一看就會。

2、網絡RJ45通信優點：

通信連接可靠,低成本：使用標準的RJ45線;無信號任何衰減：由于該插頭和插座無須破壞或中斷原來的任何連線結構，所以不存在信號的衰減;連接方便：無須任何安裝工具，依照安裝說明可以實現快速安裝使用。

3、無線信號傳輸優缺點：

綜合成本低，性能穩定，免布線，即插即用，使用方便，組網靈活，可擴展性好，特適合已裝修好的場合。系統管理員能迅速將新的監測設備加入到現有網絡中，不需要為新建傳輸鋪設網絡，即插即用。無線傳輸方式分433無線、WIFI、4G，三選一

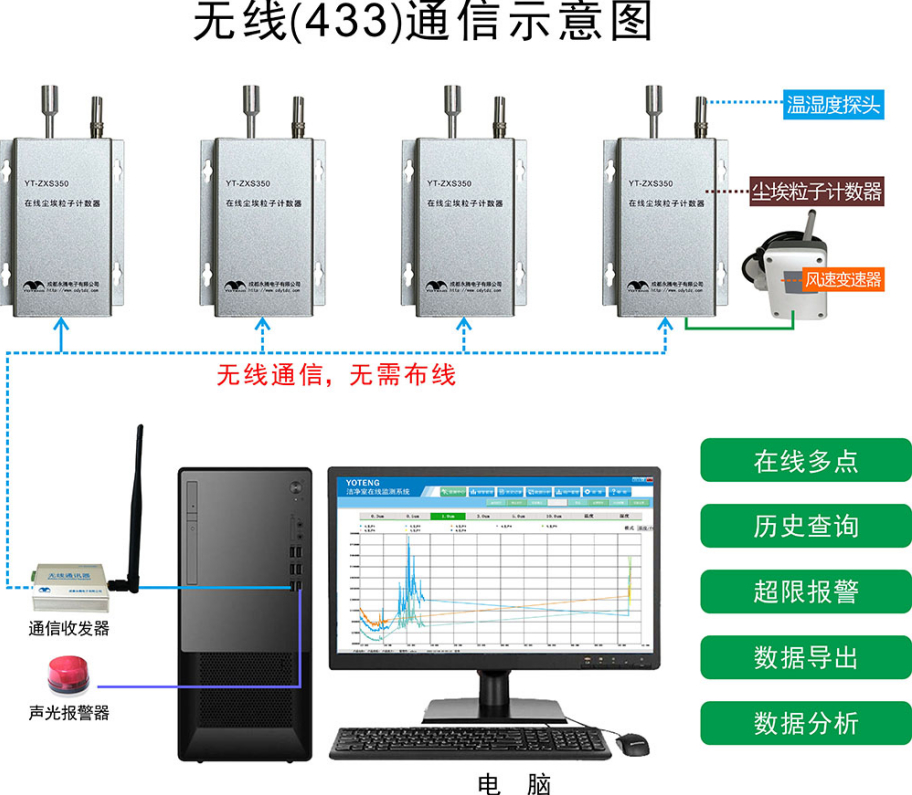

433優缺點：被測區域與主控電腦無障礙層的情況下，監測設備與主控電腦距離需200米內，如有障礙層情況下最終以現場實際情況不同傳輸距離會有所不同，如滿足433信號傳輸環境建議采用此傳輸方式，后期無傳輸費用，免布線，即插即用，通信異常易于排查。

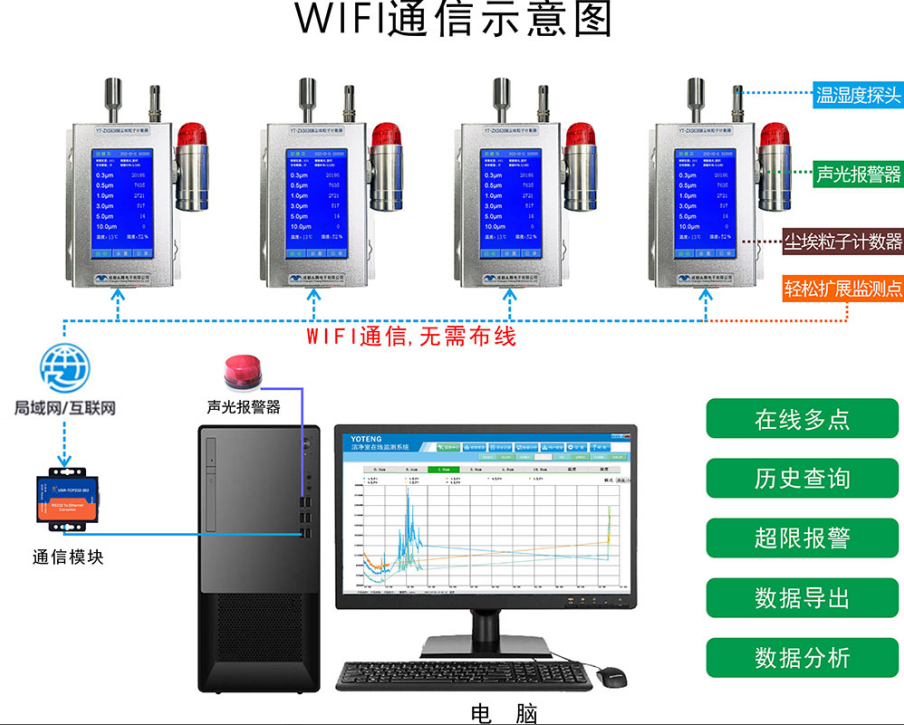

WIFI優點：入網方便、覆蓋范圍廣，免布線，與遠端服務器交互數據。

4G優缺點：幾乎可以稱得上不受距離限制，只要滿足監測設備與主控電腦端都有4G信號，即可實現信號傳輸。缺點需有4G信號、會產生少量流量費用。
